4.18 CUDA 动态并行（CUDA Dynamic Parallelism）

4.18.1 简介（Introduction）

4.18.1.1 概览（Overview）

CUDA 动态并行（通常缩写为 CDP）是 CUDA 编程模型的一项功能，允许 GPU 上运行的代码创建新的 GPU 工作。也就是说，已经在 GPU 上运行的设备代码可以通过额外的 kernel 启动向 GPU 添加新工作。由于启动配置决策可以由设备上执行的线程在运行时作出，这项功能可以减少在主机与设备之间传递执行控制权和数据的需要。

Kernel 可以在运行时生成依赖数据的并行工作。在 CDP 加入 CUDA 之前，某些算法和编程模式需要修改，以消除递归、不规则循环结构，或其他不适合扁平单层并行性的结构。使用 CUDA 动态并行可以更自然地表达这些程序结构。

4.18.2 执行环境（Execution Environment）

CUDA 中的动态并行允许 GPU 线程配置、启动新的 grid，并隐式地与新的 grid 同步。grid 是一次 kernel 启动的实例，其中包含线程块的具体形状以及线程块组成的 grid。请注意，kernel 函数本身与该 kernel 的一次具体调用（即一个 grid）是不同的，后续章节会用到这一点。

4.18.2.1 父 Grid 与子 Grid（Parent and Child Grids）

配置并启动新 grid 的设备线程属于父 grid。该次调用创建的新 grid 称为子 grid。

子 grid 的调用和完成是正确嵌套的：只有由父 grid 中线程创建的所有子 grid 都完成后，父 grid 才会被视为完成；runtime 保证父 grid 与子 grid 之间存在隐式同步。

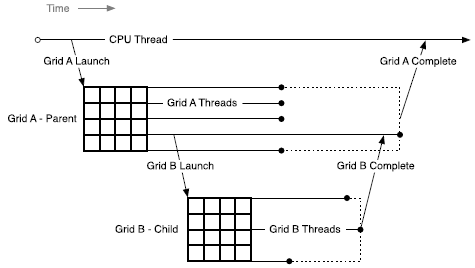

图 57：父子启动嵌套（Parent-Child Launch Nesting）

4.18.2.2 CUDA 原语的作用域（Scope of CUDA Primitives）

CUDA 动态并行依赖 CUDA Device Runtime，它允许在设备代码中调用一组有限的 API。这些 API 在语法上类似 CUDA Runtime API，但可以在设备代码中使用。设备 runtime API 的行为类似其主机端对应 API，但二者存在一些差异。这些差异记录在 API 参考 一节的表中。

在主机和设备两端，CUDA runtime 都提供启动 kernel 的 API，以及通过流和事件跟踪启动之间依赖关系的 API。在设备端，已启动的 kernel 和 CUDA 对象对调用 grid 中的所有线程可见。例如，一个线程可以创建流，同一 grid 中的任意其他线程都可以使用该流。但是，通过设备 API 调用创建的流和事件等 CUDA 对象，只在创建它们的 grid 内有效。

4.18.2.3 流与事件（Streams and Events）

CUDA 流（Streams） 和 事件（Events） 可以控制 kernel 启动之间的依赖关系：在同一流中启动的 kernel 按顺序执行，事件可以用来在不同流之间创建依赖关系。设备上创建的流和事件具有完全相同的用途。

在某个 grid 内创建的流和事件存在于该 grid 的作用域中；在创建它们的 grid 之外使用时，行为未定义。如上所述，当 grid 退出时，该 grid 启动的所有工作都会隐式同步；向流中启动的工作也包含在其中，并且所有依赖关系都会得到适当解析。在 grid 作用域之外修改过的流上执行操作，其行为未定义。

在主机上创建的流和事件，在任意 kernel 中使用时行为未定义；同样，父 grid 创建的流和事件在子 grid 中使用时行为也未定义。

4.18.2.4 顺序与并发（Ordering and Concurrency）

设备 runtime 的 kernel 启动顺序遵循 CUDA 流排序语义。在一个 grid 内，向同一流中启动的所有 kernel（Fire-and-Forget 流除外）都按顺序执行。当同一 grid 中的多个线程向同一流启动 kernel 时，流内顺序取决于 grid 中的线程调度；可以使用 __syncthreads() 等同步原语控制这种调度。

请注意，命名流由一个 grid 内的所有线程共享，但隐式 NULL 流只由一个线程块内的所有线程共享。如果一个线程块中的多个线程向隐式流启动 kernel，这些启动会按顺序执行。如果不同线程块中的线程向隐式流启动 kernel，这些启动可能并发执行。如果希望一个线程块内多个线程的启动具有并发性，应使用显式命名流。

设备 runtime 不会向 CUDA 执行模型引入新的并发保证。也就是说，设备不保证任意数量的不同线程块之间并发执行。

这种没有并发保证的情况同样适用于父 grid 与其子 grid。父 grid 启动子 grid 后，只要流依赖满足且硬件资源可用，子 grid 就可能开始执行；但在父 grid 到达隐式同步点之前，并不保证子 grid 会开始执行。

并发性可能随设备配置、应用工作负载和 runtime 调度而变化。因此，依赖不同线程块之间存在任何并发性都是不安全的。

4.18.3 内存一致性与一致性保证（Memory Coherence and Consistency）

父 grid 与子 grid 共享同一份全局内存和常量内存存储，但拥有各自独立的局部内存和共享内存。下表展示了哪些内存空间允许父 grid 和子 grid 使用相同指针访问。子 grid 永远不能访问父 grid 的局部内存或共享内存，父 grid 也不能访问子 grid 的局部内存或共享内存。

表 26：动态并行：父 grid 与子 grid 之间的内存作用域可访问性（Dynamic Parallelism: Memory Scope Accessibility Between Parent and Child Grids）

4.18.3.1 全局内存（Global Memory）

父 grid 和子 grid 对全局内存具有一致的访问，但父与子之间的一致性保证较弱。在子 grid 的执行过程中，只有一个时间点能保证它观察到的内存视图与父线程完全一致：父 grid 调用子 grid 的时刻。

子 grid 被调用前，父线程执行的所有全局内存操作对子 grid 可见。移除 cudaDeviceSynchronize() 后，父 grid 无法再访问子 grid 中线程所作的修改。父 grid 退出前，要访问子 grid 中线程所作的修改，唯一方法是向 cudaStreamTailLaunch 流启动一个 kernel。

下面的示例中，执行 child_launch 的子 grid 只能保证看到子 grid 启动前对 data 作出的修改。由于父 grid 的线程 0 执行启动操作，子 grid 将与父 grid 的线程 0 所看到的内存保持一致。由于第一个 __syncthreads() 调用，子 grid 将看到 data[0]=0、data[1]=1、…、data[255]=255（如果没有 __syncthreads() 调用，则只能保证子 grid 看到 data[0]=0）。子 grid 只能保证在隐式同步点返回。这意味着，子 grid 中线程所作的修改永远不能保证对父 grid 可用。要访问 child_launch 所作的修改，需要向 cudaStreamTailLaunch 流启动 tail_launch kernel。

__global__ void tail_launch(int *data) {
   data[threadIdx.x] = data[threadIdx.x]+1;
}

__global__ void child_launch(int *data) {
   data[threadIdx.x] = data[threadIdx.x]+1;
}

__global__ void parent_launch(int *data) {
   data[threadIdx.x] = threadIdx.x;

   __syncthreads();

   if (threadIdx.x == 0) {
       child_launch<<< 1, 256 >>>(data);
       tail_launch<<< 1, 256, 0, cudaStreamTailLaunch >>>(data);
   }
}

void host_launch(int *data) {
    parent_launch<<< 1, 256 >>>(data);
}

4.18.3.2 映射内存（Mapped Memory）

映射系统内存具有与全局内存相同的一致性和一致性保证，并遵循上文所述语义。Kernel 不能分配或释放映射内存，但可以使用由主机程序传入的映射内存指针。

4.18.3.3 共享内存和局部内存（Shared and Local Memory）

共享内存和局部内存分别属于线程块和线程私有，在父 grid 与子 grid 之间不可见且不保持一致。在所属作用域之外引用这两类内存中的对象，其行为未定义，并可能导致错误。

如果 NVIDIA 编译器能够检测出传递给 kernel 启动参数的是指向局部内存或共享内存的指针，它会尝试发出警告。在运行时，程序员可以使用 __isGlobal() 内建函数判断指针是否引用全局内存，从而确定该指针是否可以安全地传递给子 grid 启动。

cudaMemcpy*Async() 或 cudaMemset*Async() 调用可能会在设备上启动新的子 kernel，以保持流语义。因此，将共享内存或局部内存指针传递给这些 API 是非法的，并会返回错误。

4.18.3.4 局部内存（Local Memory）

局部内存是执行中线程的私有存储，对该线程之外不可见。启动子 kernel 时，将指向局部内存的指针作为启动参数传递是非法的。子 grid 解引用此类局部内存指针的结果未定义。

例如，下面的代码是非法的；如果 child_launch 访问 x_array，行为未定义：

int x_array[10];       // 在父线程的局部内存中创建 x_array
child_launch<<< 1, 1 >>>(x_array);

程序员有时很难知道某个变量何时会被编译器放入局部内存。一般来说，传递给子 kernel 的所有存储都应显式从全局内存堆中分配，例如使用 cudaMalloc()、new()，或者在全局作用域声明 __device__ 存储。例如：

// 正确：“value”是全局存储
__device__ int value;
__device__ void x() {
    value = 5;
    child<<< 1, 1 >>>(&value);
}

// 无效：“value”是局部存储
__device__ void y() {
    int value = 5;
    child<<< 1, 1 >>>(&value);
}

4.18.3.4.1 纹理内存（Texture Memory）

对纹理所映射的全局内存区域执行写入时，该写入与纹理访问之间不保持一致。纹理内存的一致性会在调用子 grid 以及子 grid 完成时建立。这意味着，子 kernel 启动前对内存的写入会反映在子 grid 的纹理内存访问中。与上面的全局内存类似，子 grid 对内存的写入永远不能保证反映在父 grid 的纹理内存访问中。父 grid 退出前，要访问子 grid 中线程所作的修改，唯一方法是向 cudaStreamTailLaunch 流启动一个 kernel。父 grid 与子 grid 的并发访问可能导致数据不一致。

4.18.4 编程接口（Programming Interface）

4.18.4.1 基础（Basics）

下面的示例展示了一个包含动态并行的简单 Hello World 程序：

#include <stdio.h>

__global__ void childKernel()
{
    printf("Hello ");
}

__global__ void tailKernel()
{
    printf("World!\n");
}

__global__ void parentKernel()
{
    // 启动子 kernel
    childKernel<<<1,1>>>();
    if (cudaSuccess != cudaGetLastError()) {
        return;
    }

    // 将 tail kernel 启动到 cudaStreamTailLaunch 流
    // 隐式同步：等待子 kernel 完成
    tailKernel<<<1,1,0,cudaStreamTailLaunch>>>();

}

int main(int argc, char *argv[])
{
    // 启动父 kernel
    parentKernel<<<1,1>>>();
    if (cudaSuccess != cudaGetLastError()) {
        return 1;
    }

    // 等待父 kernel 完成
    if (cudaSuccess != cudaDeviceSynchronize()) {
        return 2;
    }

    return 0;
}

可以在命令行中用一步完成该程序的构建：

$ nvcc -arch=sm_75 -rdc=true hello_world.cu -o hello -lcudadevrt

4.18.4.2 CDP 的 C++ 语言接口（C++ Language Interface for CDP）

使用 CUDA C++ 实现动态并行的 CUDA kernel 可用的语言接口和 API 称为 CUDA Device Runtime。

在可能的情况下，该接口保留 CUDA Runtime API 的语法和语义，以便复用可以在主机或设备环境中运行的例程代码。

与 CUDA C++ 中的所有代码一样，本节介绍的 API 和代码都是逐线程代码。这使每个线程都能独立、动态地决定下一步执行哪个 kernel 或操作。在一个线程块内的线程之间，不需要同步即可执行这里提供的任何设备 runtime API；因此，设备 runtime API 函数可以在任意分歧的 kernel 代码中调用而不会死锁。

4.18.4.2.1 设备端 Kernel 启动（Device-Side Kernel Launch）

可以使用标准 CUDA <<< >>> 语法从设备端启动 kernel：

kernel_name<<< Dg, Db, Ns, S >>>([kernel arguments]);

• Dg 类型为 dim3，指定 grid 的维度和大小。
• Db 类型为 dim3，指定每个线程块的维度和大小。
• Ns 类型为 size_t，指定本次调用中每个线程块动态分配的共享内存字节数；这部分内存是在静态分配内存之外额外分配的。Ns 是可选参数，默认值为 0。
• S 类型为 cudaStream_t，指定与本次调用关联的流。该流必须在执行调用的同一个 grid 中分配。S 是可选参数，默认使用 NULL 流。

4.18.4.2.1.1 启动是异步的（Launches are Asynchronous）

与主机端启动相同，所有设备端 kernel 启动相对于启动线程都是异步的。也就是说，<<<>>> 启动命令会立即返回，启动线程会继续执行，直到到达隐式启动同步点，例如启动到 cudaStreamTailLaunch 流中的 kernel（Tail Launch 流）。子 grid 可以在启动后的任意时间开始执行，但在启动线程到达隐式启动同步点之前，并不保证它会开始执行。

与主机端启动类似，向不同流中启动的工作可能并发运行，但实际并发不受保证。依赖子 kernel 之间并发的程序不受 CUDA 编程模型支持，其行为未定义。

4.18.4.2.1.2 启动环境配置（Launch Environment Configuration）

所有全局设备配置设置（例如 cudaDeviceGetCacheConfig() 返回的共享内存和 L1 缓存大小，以及 cudaDeviceGetLimit() 返回的设备限制）都会从父环境继承。同样，栈大小等设备限制会保持已配置的值。

对于由主机启动的 kernel，在主机端设置的每 kernel 配置优先于全局设置。从设备端启动该 kernel 时也会使用这些配置。不可能从设备端重新配置 kernel 的环境。

4.18.4.2.2 事件（Events）

CUDA 事件只支持流间同步能力。这意味着支持 cudaStreamWaitEvent()，但不支持 cudaEventSynchronize()、cudaEventElapsedTime() 和 cudaEventQuery()。由于不支持 cudaEventElapsedTime()，必须通过 cudaEventCreateWithFlags() 创建 cudaEvent，并传入 cudaEventDisableTiming 标志。

与流一样，事件对象可以由创建它们的 grid 内所有线程共享，但它们属于该 grid，不能传递给其他 kernel。事件句柄不能保证在不同 grid 之间唯一，因此在没有创建该事件的 grid 中使用事件句柄会导致未定义行为。

4.18.4.2.3 同步（Synchronization）

如果调用线程需要与其他线程调用的子 grid 同步，则程序必须执行足够的线程间同步，例如通过 CUDA 事件进行同步。

由于无法从父线程显式同步子工作，因此无法保证子 grid 中发生的修改对父 grid 内线程可见。

4.18.4.2.4 设备管理（Device Management）

只有 kernel 正在运行的设备可以从该 kernel 中控制。因此，cudaSetDevice() 等设备 API 不受设备 runtime 支持。从 GPU 端看到的活动设备（由 cudaGetDevice() 返回）与主机系统看到的设备编号相同。cudaDeviceGetAttribute() 调用可以请求另一个设备的信息，因为该 API 允许在调用参数中指定设备 ID。请注意，设备 runtime 不提供用于一次获取全部属性的 cudaGetDeviceProperties() API；必须逐项查询属性。

4.18.5 编程指南（Programming Guidelines）

4.18.5.1 性能（Performance）

4.18.5.1.1 启用动态并行的 Kernel 开销（Dynamic-parallelism-enabled Kernel Overhead）

控制动态启动时处于活动状态的系统软件，可能会对当时正在运行的任意 kernel 产生开销，无论该 kernel 是否自行启动其他 kernel。这种开销来自设备 runtime 的执行跟踪和管理软件，可能导致性能下降。通常，链接设备 runtime 库的应用都会产生这种开销。

4.18.5.2 实现限制（Implementation Restrictions and Limitations）

动态并行保证本文档描述的所有语义，但某些硬件和软件资源取决于具体实现，会限制使用设备 runtime 的程序的规模、性能和其他属性。

4.18.5.2.1 运行时（Runtime）

4.18.5.2.1.1 内存占用（Memory Footprint）

设备 runtime 系统软件会为各种管理用途预留内存，尤其会为跟踪待处理的 grid 启动预留内存。可以通过配置控制减小该预留区域，但代价是受到某些启动限制。具体信息请参见下面的“配置选项”。

4.18.5.2.1.2 待处理的 Kernel 启动（Pending Kernel Launches）

启动 kernel 时，所有相关配置和参数数据都会被跟踪，直到 kernel 完成。这些数据存储在系统管理的启动池中。

可以在主机端调用 cudaDeviceSetLimit() 并指定 cudaLimitDevRuntimePendingLaunchCount，配置固定大小启动池的大小。

4.18.5.3 兼容性与互操作性（Compatibility and Interoperability）

CDP2 是默认版本。对于计算能力低于 9.0 的设备，可以使用 -DCUDA_FORCE_CDP1_IF_SUPPORTED 编译函数，从而选择不使用 CDP2。

使用 CDP1 和 CDP2 的函数可以在同一上下文中同时加载和运行。CDP1 函数可以使用 CDP1 专用功能（例如 cudaDeviceSynchronize），CDP2 函数可以使用 CDP2 专用功能（例如 tail launch 和 fire-and-forget launch）。

使用 CDP1 的函数不能启动使用 CDP2 的函数，反之亦然。如果一个本应使用 CDP1 的函数在调用图中包含一个使用 CDP2 的函数，或者反过来，那么函数加载期间会产生 cudaErrorCdpVersionMismatch。

本文档不包含传统 CDP1 的行为。有关 CDP1 的信息，请参阅 CUDA Programming Guide 的旧版本。

4.18.6 从 PTX 进行设备端启动（Device-side Launch from PTX）

前面各节介绍了如何使用 CUDA Device Runtime 实现动态并行。也可以从 PTX 执行动态并行。对于面向 Parallel Thread Execution（PTX）并计划在其语言中支持 Dynamic Parallelism 的编程语言和编译器实现者，本节提供了在 PTX 层支持 kernel 启动所需的底层细节。

4.18.6.1 Kernel 启动 API（Kernel Launch APIs）

可以使用两个可从 PTX 访问的 API 实现设备端 kernel 启动：cudaLaunchDevice() 和 cudaGetParameterBuffer()。cudaLaunchDevice() 使用参数缓冲区启动指定 kernel；该参数缓冲区通过调用 cudaGetParameterBuffer() 获取，并填入传递给所启动 kernel 的参数。如果所启动的 kernel 不接受任何参数，参数缓冲区可以为 NULL，即无需调用 cudaGetParameterBuffer()。

4.18.6.1.1 cudaLaunchDevice 启动 API（cudaLaunchDevice）

在使用 cudaLaunchDevice() 之前，必须在 PTX 层以如下两种形式之一声明它。下面展示的是 .address_size 为 64 时的声明：

// .address_size 为 64 时 cudaLaunchDevice() 的 PTX 层声明
.extern .func(.param .b32 func_retval0) cudaLaunchDevice
(
  .param .b64 func,
  .param .b64 parameterBuffer,
  .param .align 4 .b8 gridDimension[12],
  .param .align 4 .b8 blockDimension[12],
  .param .b32 sharedMemSize,
  .param .b64 stream
)
;

下面的 CUDA 层声明会映射到上述两种 PTX 层声明之一，并位于系统头文件 cuda_device_runtime_api.h 中。该函数定义在系统库 cudadevrt 中；要使用设备端 kernel 启动功能，必须将该库链接到程序中。

// cudaLaunchDevice() 的 CUDA 层声明
extern "C" __device__
cudaError_t cudaLaunchDevice(void *func, void *parameterBuffer,
                             dim3 gridDimension, dim3 blockDimension,
                             unsigned int sharedMemSize,
                             cudaStream_t stream);

第一个参数是要启动的 kernel 指针，第二个参数是保存所启动 kernel 实际参数的参数缓冲区。参数缓冲区的布局在下面的“参数缓冲区布局”中说明。其他参数指定启动配置，包括 grid 维度、线程块维度、共享内存大小和与启动关联的流；有关启动配置的详细描述，请参阅“Kernel 配置”。

4.18.6.1.2 cudaGetParameterBuffer 参数缓冲区 API（cudaGetParameterBuffer）

在使用 cudaGetParameterBuffer() 之前，必须在 PTX 层声明它。根据地址大小，PTX 层声明必须采用以下两种形式之一：

// .address_size 为 64 时 cudaGetParameterBuffer() 的 PTX 层声明
.extern .func(.param .b64 func_retval0) cudaGetParameterBuffer
(
  .param .b64 alignment,
  .param .b64 size
)
;

下面的 CUDA 层 cudaGetParameterBuffer() 声明会映射到上述 PTX 层声明：

// cudaGetParameterBuffer() 的 CUDA 层声明
extern "C" __device__
void *cudaGetParameterBuffer(size_t alignment, size_t size);

第一个参数指定参数缓冲区的对齐要求，第二个参数指定以字节为单位的大小要求。在当前实现中，cudaGetParameterBuffer() 返回的参数缓冲区始终保证按 64 字节对齐，并且会忽略对齐要求参数。不过，为保证未来的可移植性，建议将正确的对齐要求值传递给 cudaGetParameterBuffer()；该值应是放入参数缓冲区的所有参数中最大的对齐要求。

4.18.6.2 参数缓冲区布局（Parameter Buffer Layout）

禁止对参数缓冲区中的参数重新排序，并且放入参数缓冲区的每个独立参数都必须对齐。也就是说，每个参数都必须放置在参数缓冲区的第 n 个字节处，其中 n 是大于前一个参数占用的最后一个字节偏移量的、参数大小的最小倍数。参数缓冲区的最大大小为 4 KB。

有关 CUDA 编译器生成的 PTX 代码的更详细说明，请参阅 PTX 3.5 规范。
